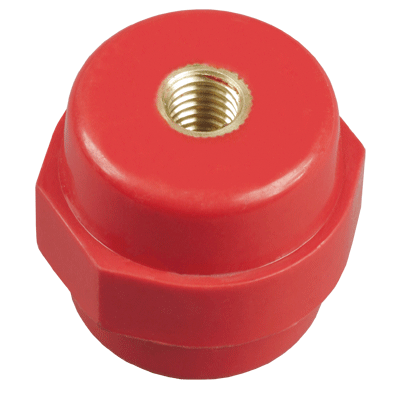

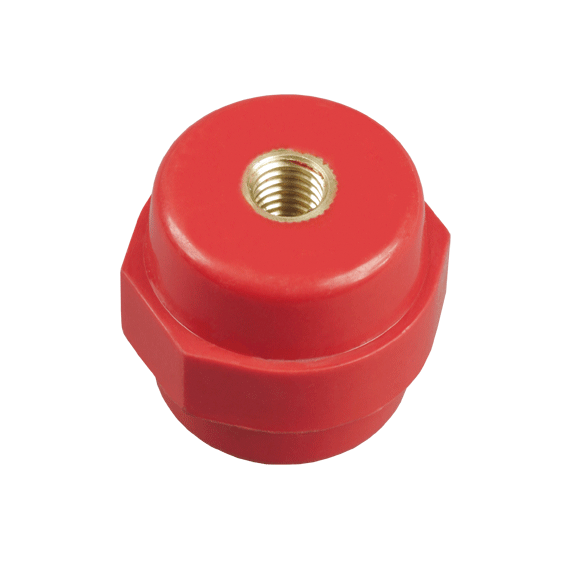

Изолятор SM-25 6кВ крепеж-6мм АБК-СИЛА
Описание
Изоляторы шинные служат для крепления токоведущих шин внутри силовых шкафов и сборок с целью фиксации и изоляции токоведущих частей от корпуса и панелей сборки, с последующим подключением силовых проводников для распределения электроэнергии внутри щита.

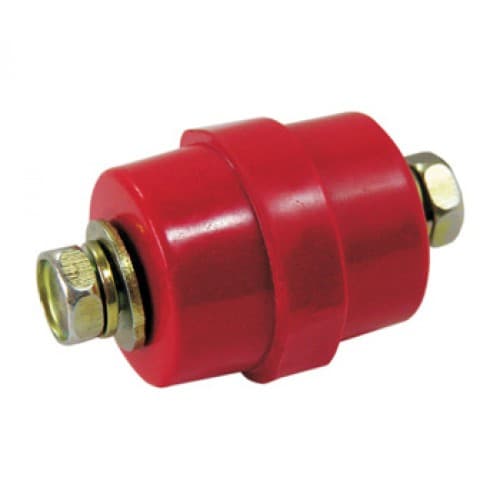

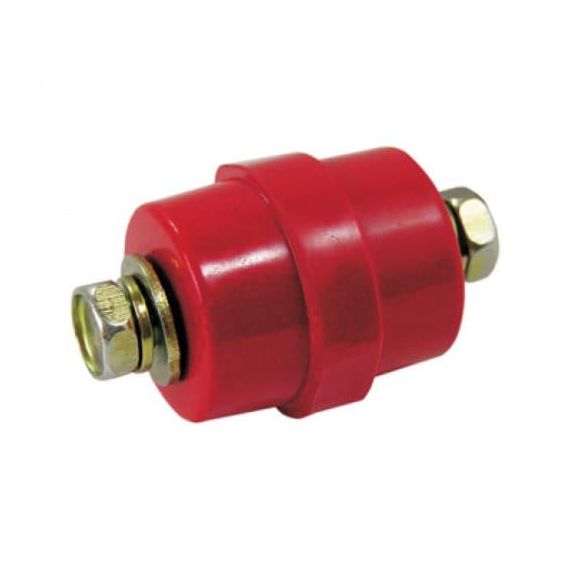

Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Номин раб напряжение: 1000 В
Выдерж напряж грозового импульса: 6.0 кВ
Механ разрушающая сила на изгиб: 6 кН
Механ разрушающий крутящий момент: 0.2 кНм
Вес: 30 г
Наибольший наружн диаметр: 30 мм
Наименьший наружн диаметр: 25 мм
Длина резьбы: 9 мм
Метрический размер резьбы - М: 6 мм
Температура эксплуатации: -40...+60 °C
Кол-во болтов на изолятор: 1 шт
Высота: 25.0 мм
Цвет: Красный
Материал: Полимерный материал
Вид или марка материала: Полиамид усиленны
Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины), а так же возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Номин раб напряжение: 1000 В
Выдерж напряж грозового импульса: 6.0 кВ
Механ разрушающая сила на изгиб: 6 кН
Механ разрушающий крутящий момент: 0.2 кНм
Вес: 30 г
Наибольший наружн диаметр: 30 мм
Наименьший наружн диаметр: 25 мм
Длина резьбы: 9 мм
Метрический размер резьбы - М: 6 мм
Температура эксплуатации: -40...+60 °C
Кол-во болтов на изолятор: 1 шт
Высота: 25.0 мм
Цвет: Красный
Материал: Полимерный материал
Вид или марка материала: Полиамид усиленны
